Betriebsanleitung Elektroladestationen

Start des Ladevorgangs

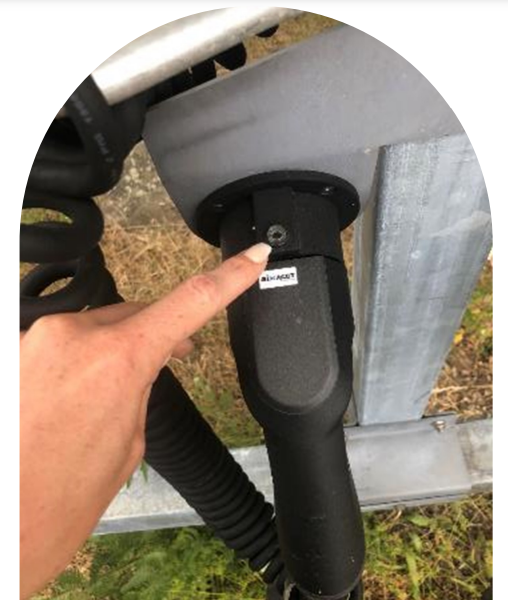

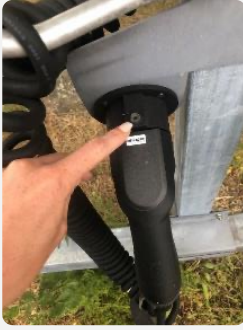

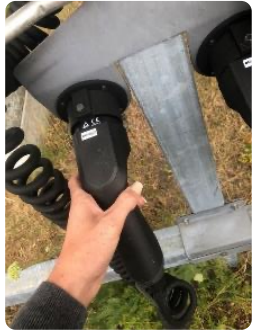

Arretierknopf bei eingesteckter Steckerkupplung drücken.

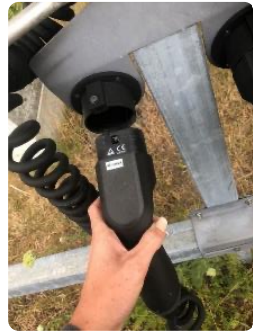

Leicht ziehen und Steckerkupplung entfernen.

1. Zentralverriegelung öffnen.

2. Bitte 20 Sekunden warten, damit die
Steckerverriegelung am Fahrzeug freigegeben ist.

3. Vorne am Fahrzeug Verschlusskappe öffnen.

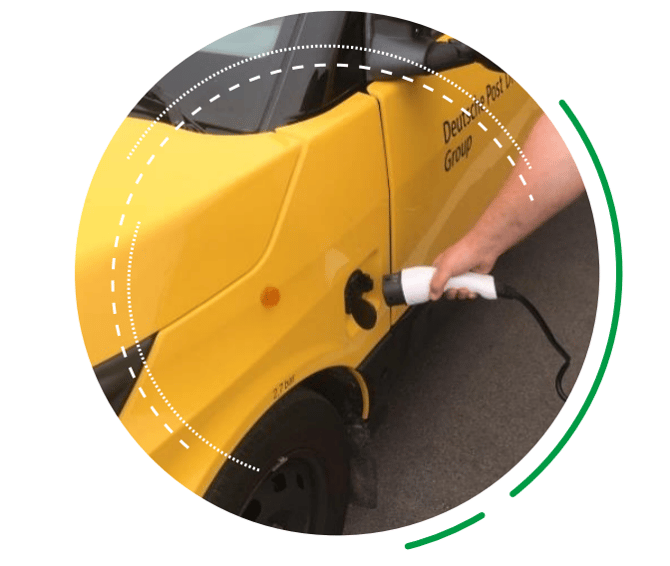

4. Ladestecker einstecken.

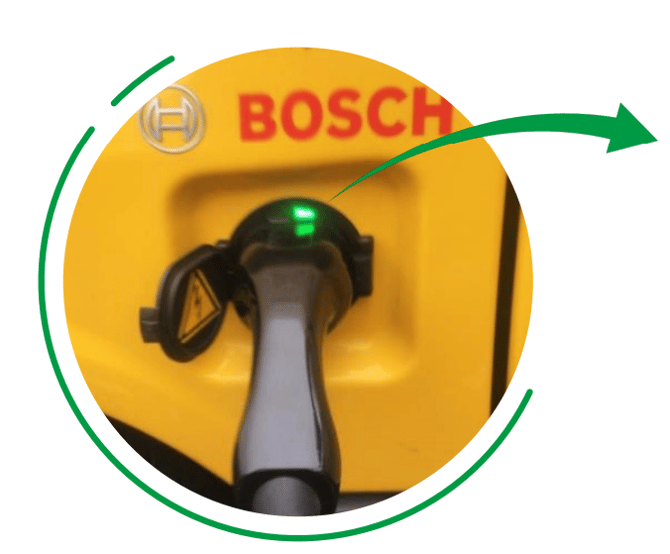

• Leuchtet die grüne Lampe im Sekundentakt am Fahrzeug, signalisiert  das die Aktivierung des Ladevorgangs. Das Fahrzeug kann verriegelt werden.
• Leuchtet die grüne Lampe dauerhaft, ist das Fahrzeug aufgeladen.
• Leuchtet die grüne Lampe schneller als im
  Sekundentackt, lädt das Auto nicht und eine Instandsetzung muss veranlasst werden.

• Achtung: Fahrzeug muss zum Abziehen des Steckers entriegelt sein!

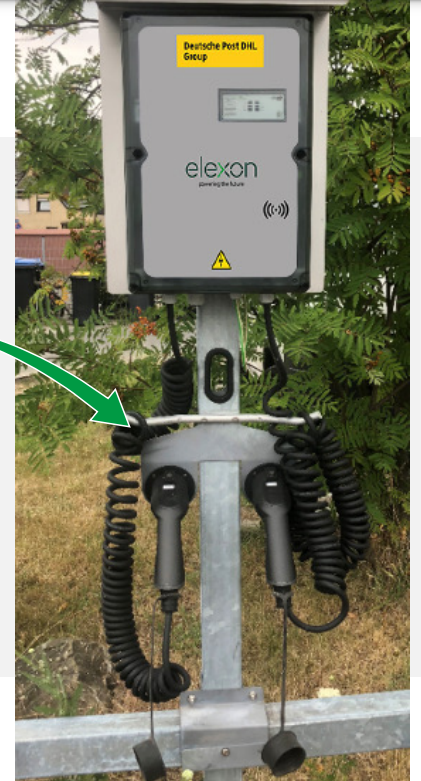

• Abziehen der Ladekupplung nach
  Beendigung des Ladevorgangs des
  Fahrzeugs und wieder leicht in die
  Ladehalterung an der Ladestation bis
  zum Klicken einstecken (Stecker ist
  arretiert).

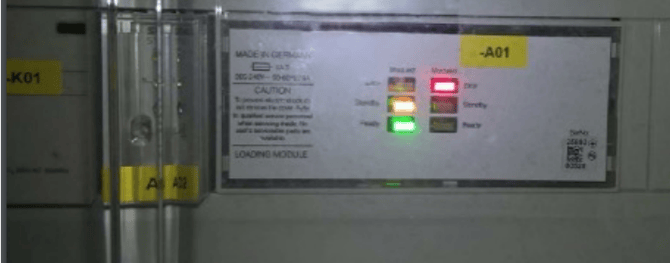

• Gelb dauernd an, grün blinkend:
  Fahrzeug initial erkannt,
  Kommunikation OK.
• Grün dauernd an: Fahrzeug lädt.
• Gelb dauernd an: ein Fahrzeug
  wurde geladen und ist jetzt
  abgeklemmt (Standby).
• Rot dauernd an: Fehler.

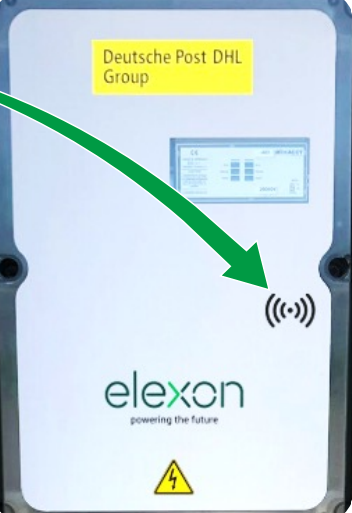

• Mastercard vor RFID Symbol auf dem Gehäuse halten.
• Lauflicht geht an (grüne, gelbe, rote LED-Anzeige).
• Zirka eine Minute warten.
• Erst den RFID-Chip (rot) für die linke Seite der Ladesäule vor das RFID Symbol halten (Doppelladesäule).
• Bei der Einzelladesäule den RFID-Chip (rot) vor das RFID Symbol halten.
• Warten bis das Lauflicht wieder angeht.
• Zirka eine Minute warten.
• Den RFID-Chip (blau) für die rechte Seite der Ladesäule vor das RFID Symbol halten (Doppelladesäule).
